Моніторинг резервуарів для зберігання нафти та нафтопродуктів методами наземного лазерного сканування

Безпечна експлуатація нафтопналивних резервуарів, наприклад, резервуарів вертикальних станцій (РВС), передбачає регулярні іннспекції конструкції на перевірку відповідності вимогам, що визначаються в нормативних документах.

Методами класичної геодезії отримати необхідний об'єм якісної та колекційної інформації в короткі терміни неможливо, але лазерне 3D сканування дає змогу виконувати такі завдання максимально ефективно.

Нормативно-правова база на сьогодні дає змогу використовувати методи наземного лазерного сканування (НЛС) для виконання точних вимірювань РВС

• Висока деталізація і точність даних
• Низька частка польового етапу в загальних трудоватах
• Високий ступінь автоматизації, що практично виключає вплив суб'єктивних чинників на результат лазерного сканування
• Перехід до роботи з високоточною моделлю 3D резервуара

Рішення Trimble

Рішення Trimble для моніторингу РВС методами лазерного 3D-сканування може містити такі компоненти:

• Сканувальний тахеометр Trimble SX10 - 3D сканування резервуара; вимірювання осадових марок; розвиток знімального обґрунтованості
• Цифровий нівелір Trimble DiNi 0.7 - геометричне нівелювання ґрунтових реперів і осадових марок
• Програмне забезпечення Trimble Business Center — вирівнювання опорної мережі та хмар точок, створення топографічних матеріалів
• Програмне забезпечення Trimble RealWorks Advanced - Tank Edition — оброблення хмар точок лазерного 3D-сканування, вимірювання параметрів резервуара та визначення їх відхилень, формування інспекційних звітів.

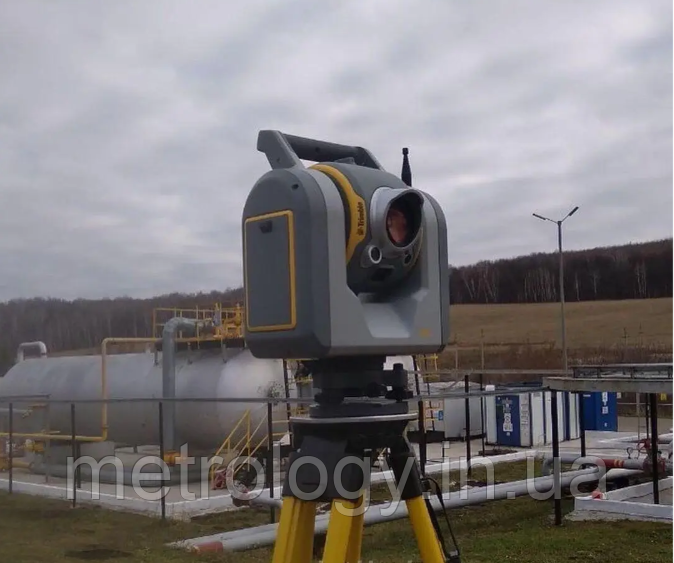

Сканувальний тахеометр Trimble SX10 є одночасно далекобійним сканером і високоточним роботизованим тахеометром, з можливістю дистанційного керування зніманням.

Такий підхід дає змогу усунути помилки та підвищити швидкість і точність виконання робіт.

 Програмний модуль Trimble RealWorks Advanced - Tank Edition  дає змогу автоматично класифікувати нафтові резервуари з їхніми елементами за даними лазерного сканування та вимірювати параметри резервуара:

- відхилення від вертикалі;

- базова висота;

- нахил резервуара;

- ухил від відмостки;

- горизонтальність забарвлення;

- аналіз дефектів поверхні резервуара

Trimble SX10 — універсальний високоточний інструмент, що об'єднує функції швидкого сканування, геодезичних вимірів і запису з каліброваних зображень і панорам

• Дальність сканування 600 м, швидкість 26,600 Hz, найвужча пляма лазера — сторона 14 мм на 100 м
• Технологія Trimble Lightining 3DM для високоточних тахеометричних вимірювань до 800 м без відбивача та високошвидкісного 3D-сканування
• Температурний режим від -20 °C до +50 °C
• Повна інтеграція з технологічними процесами програмного забезпечення Trimble Access і Trimble Business Center

 Trimble RealWorks Advanced — Tank Edition дає змогу автоматизувати оброблення даних сканування, аналіз параметрів резервуара та підготовку звітів:

• ретельний аналіз цих наборів лазерного сканування
• створення високоточної 3D моделі резервуара
• виявлення зон поза допустимими значеннями на корпусі резервуара
• підготовка інспекційних звітів відповідно до галузевих стандартів

Рішення Trimble дає змогу перейти до роботи з високоточною 3D моделлю резервуара, без застосування зовнішніх CAD програм, а також оптимізувати інвестиції в обладнання завдяки застосуванню універсального інструменту SX10 для виконання кількох вимірювальних задач.
